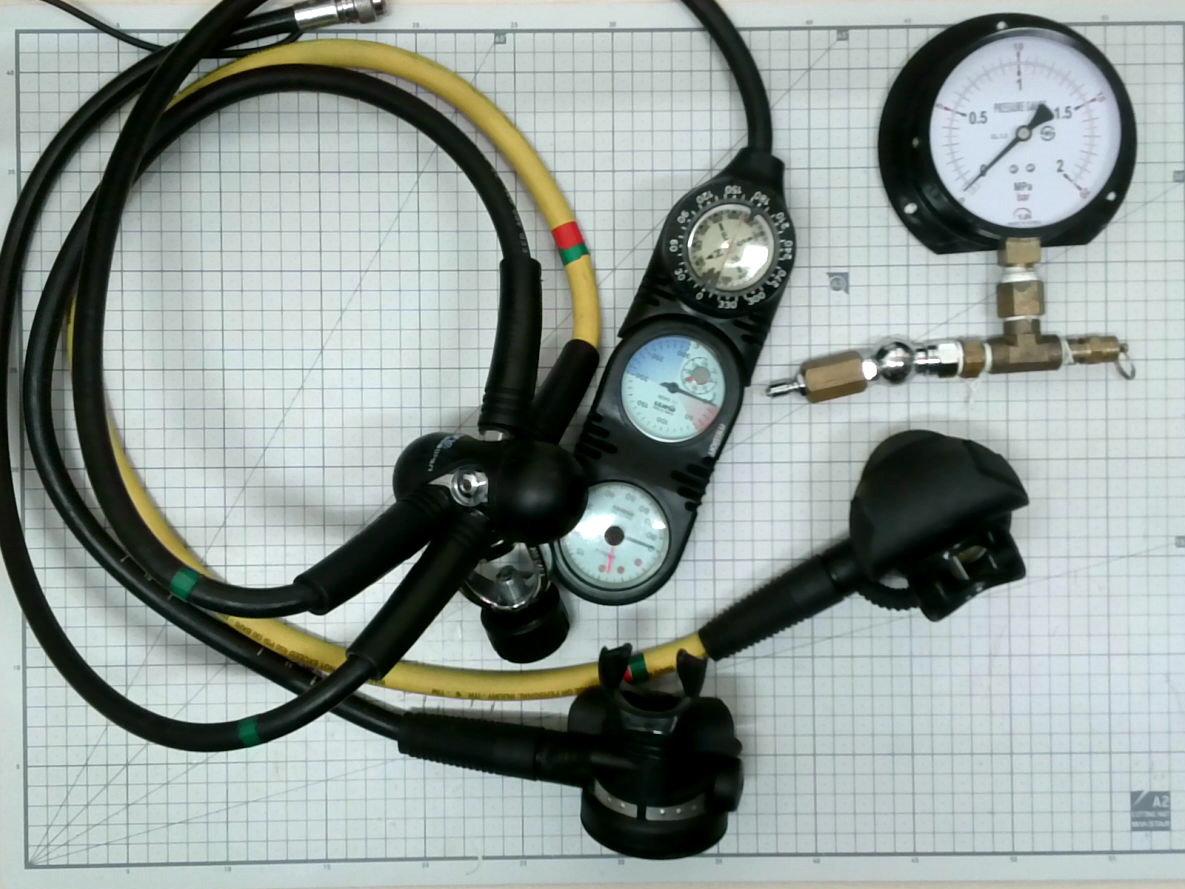

본 제품은 연식이 있는 마레스 호흡기로 1단계는 V16, 2단계는 XTR입니다. 정확한 출시연도는 알 수 없으나 2단계 커버의 제작년도가 98년 7월인 것을 봐서, 2000년 이전에 출시된 제품인 듯 합니다. 연식은 오래되었지만 사용횟수가 많지 않은 듯 하고, 또한 관리가 잘되어 있어서 오버홀 진행도 매끄러웠습니다. 작업은 사전 성능 확인, 부품별 분해, 초음파 세척, 전용 그리스 도포후 조립, 토크 조절, 최종 세팅 순서로 진행하였습니다.

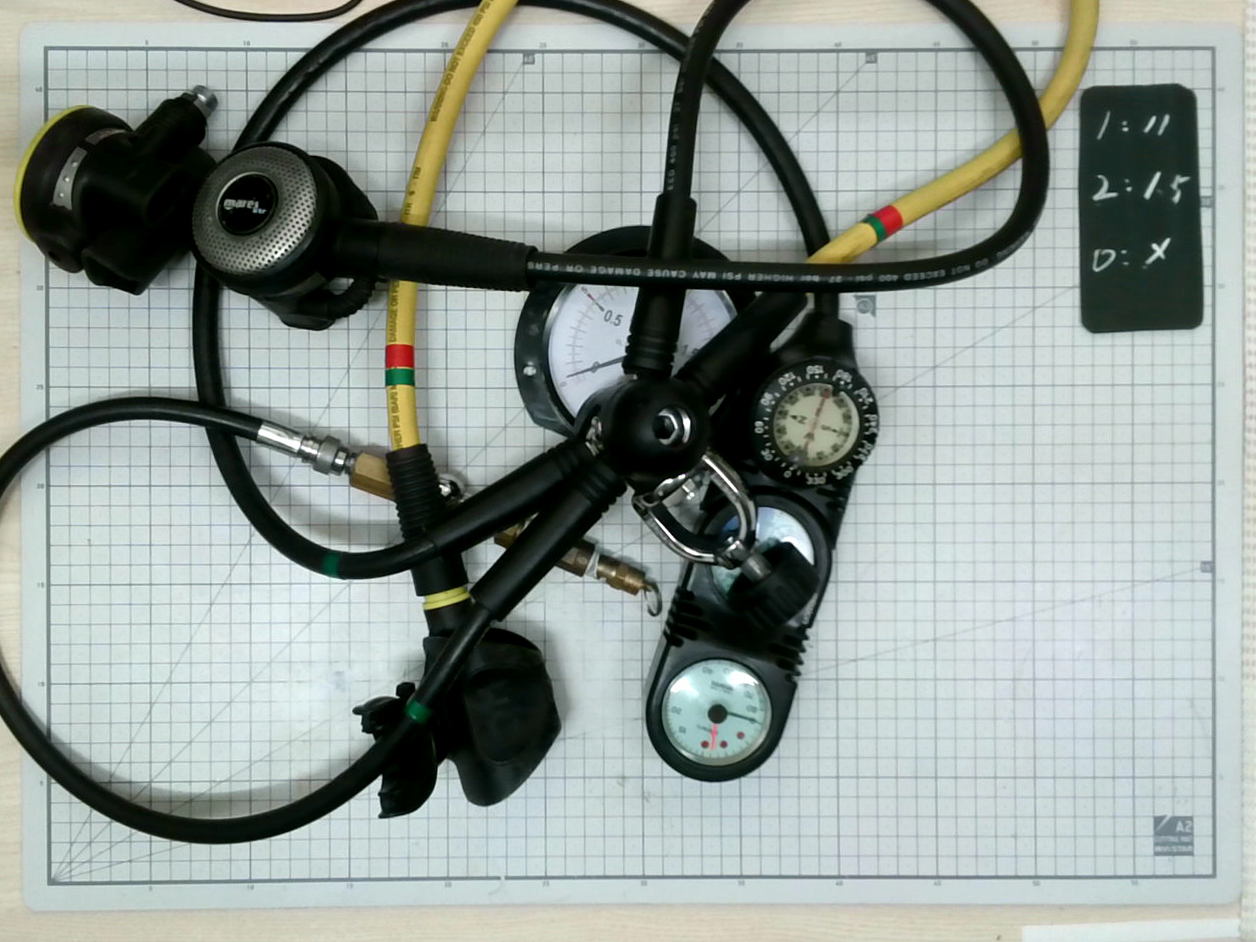

◼ 중간압 ➜ 11bar (정상범위 9.8 ~10.2bar) ◼ 파열압 ➜ 2단계 : 1.5 inch ➜ 옥토 : 누출로 측정 x

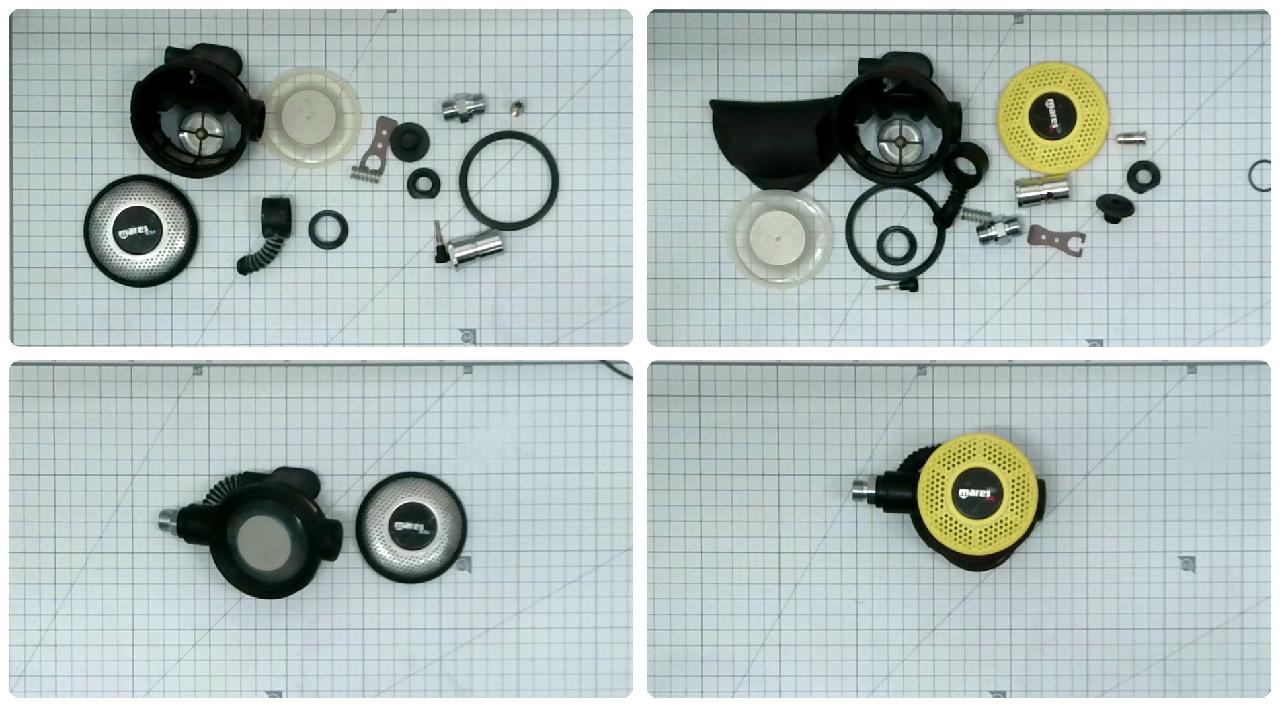

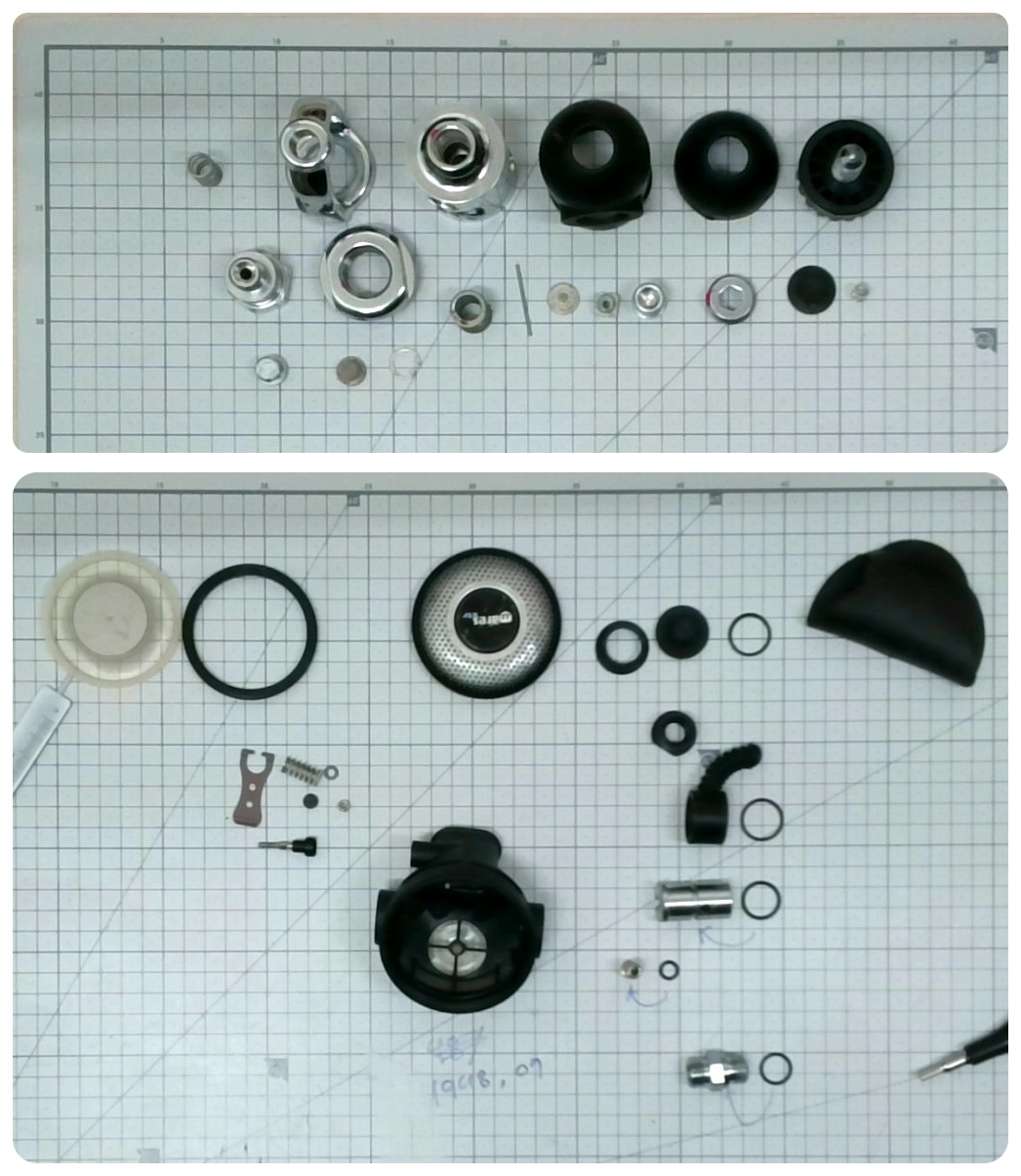

🔸 호흡기를 파트별로 분해하여 다른 파트와 섞이지 않게 진행하며, 분해 과정에서 이상이 있는 부분을 체크합니다.

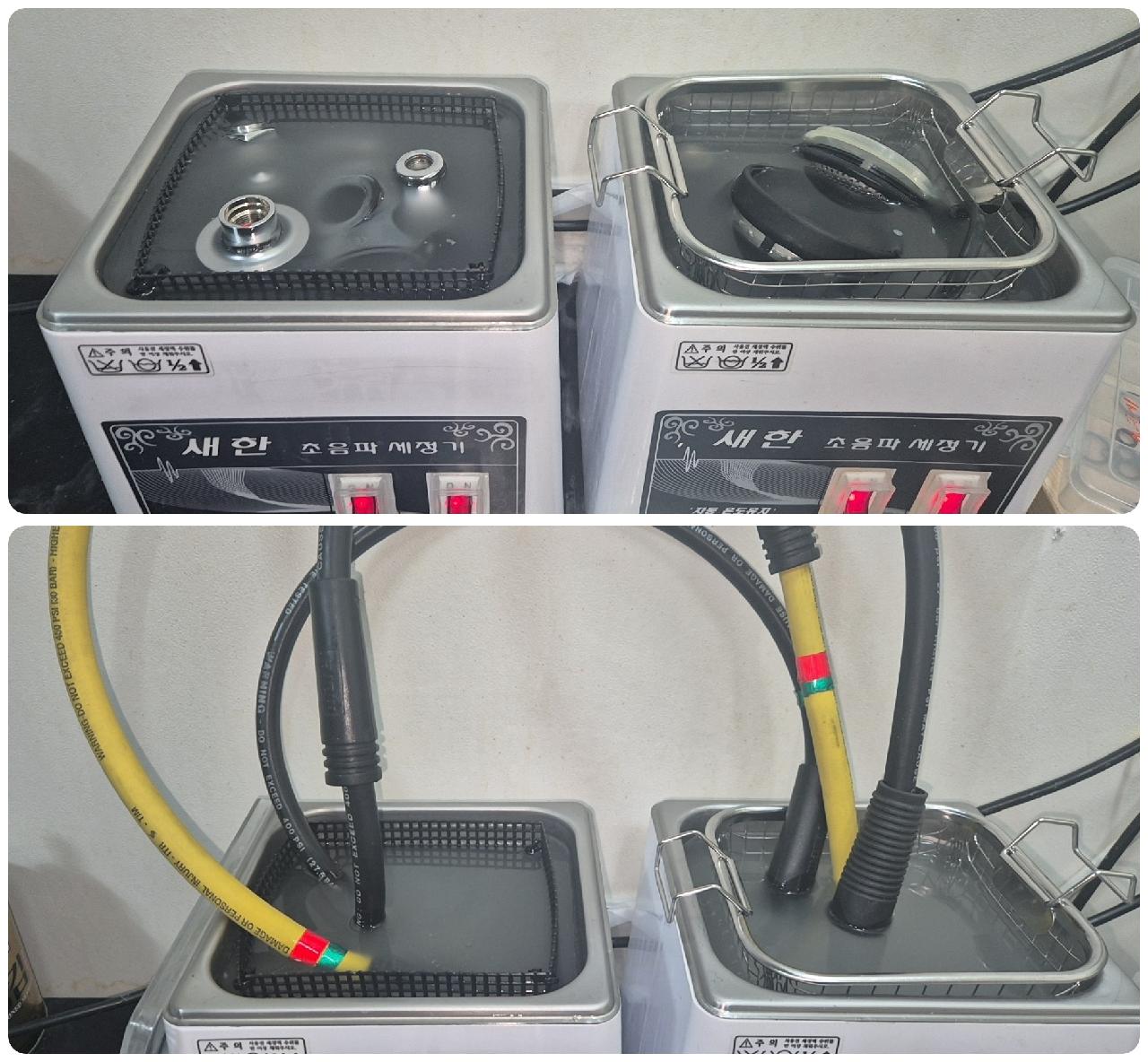

🔸 초음파 세척 (1단계, 2단계, 호스) 🔸 헹굼 ➜ 건조
🔸 원래상태를 유지하기 위해 부품이 섞이지 않도록 세심하게 조립을 진행합니다. 🔸 호흡기 전용 그리스를 작은 부품 하나하나에 잘 도포하며 밀봉이 잘 이루어지도록 합니다. 🔸 토크렌치(토크측정 전용장비)를 사용하여 적정 토크로 조립을 진행합니다.

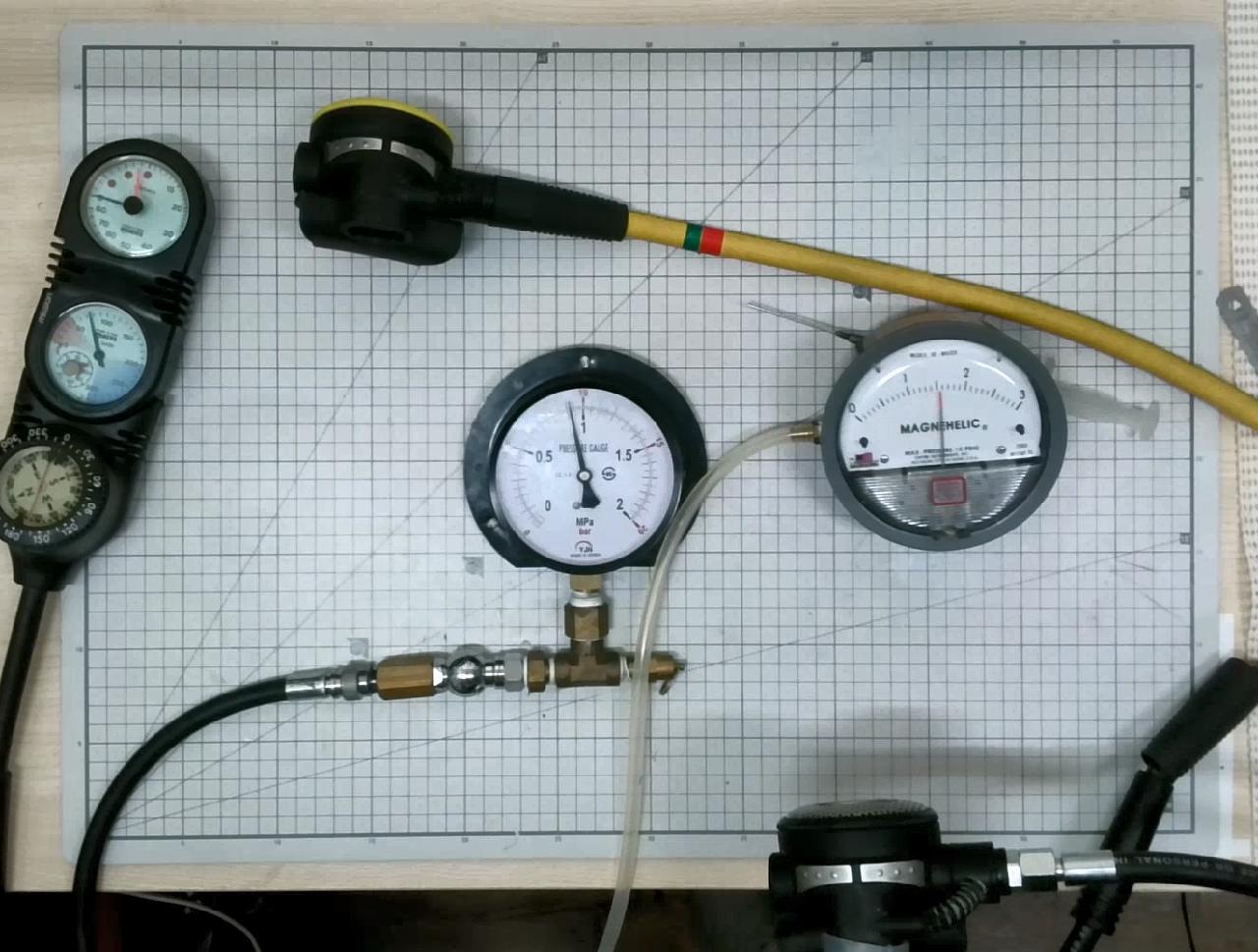

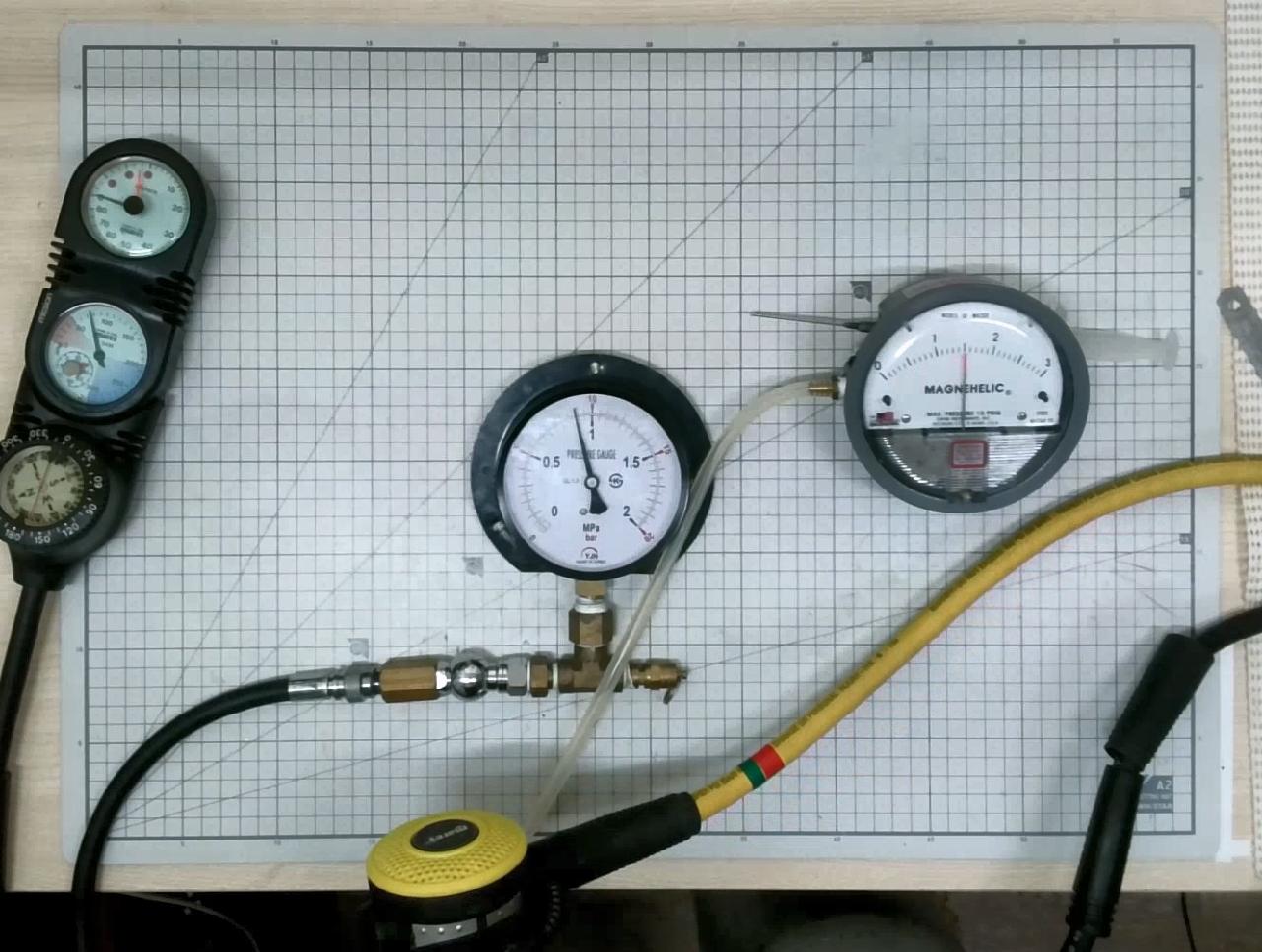

◼ 중간압 ➜ 9.5bar (정상범위 9~10bar) ◼ 파열압 ➜ 2단계 : 1.5 inch ➜ 옥토 : 1.5 inch ◼ 토크압력 ➜ 각 파트부위는 토크렌치를 이용하여 적정토크로 조립

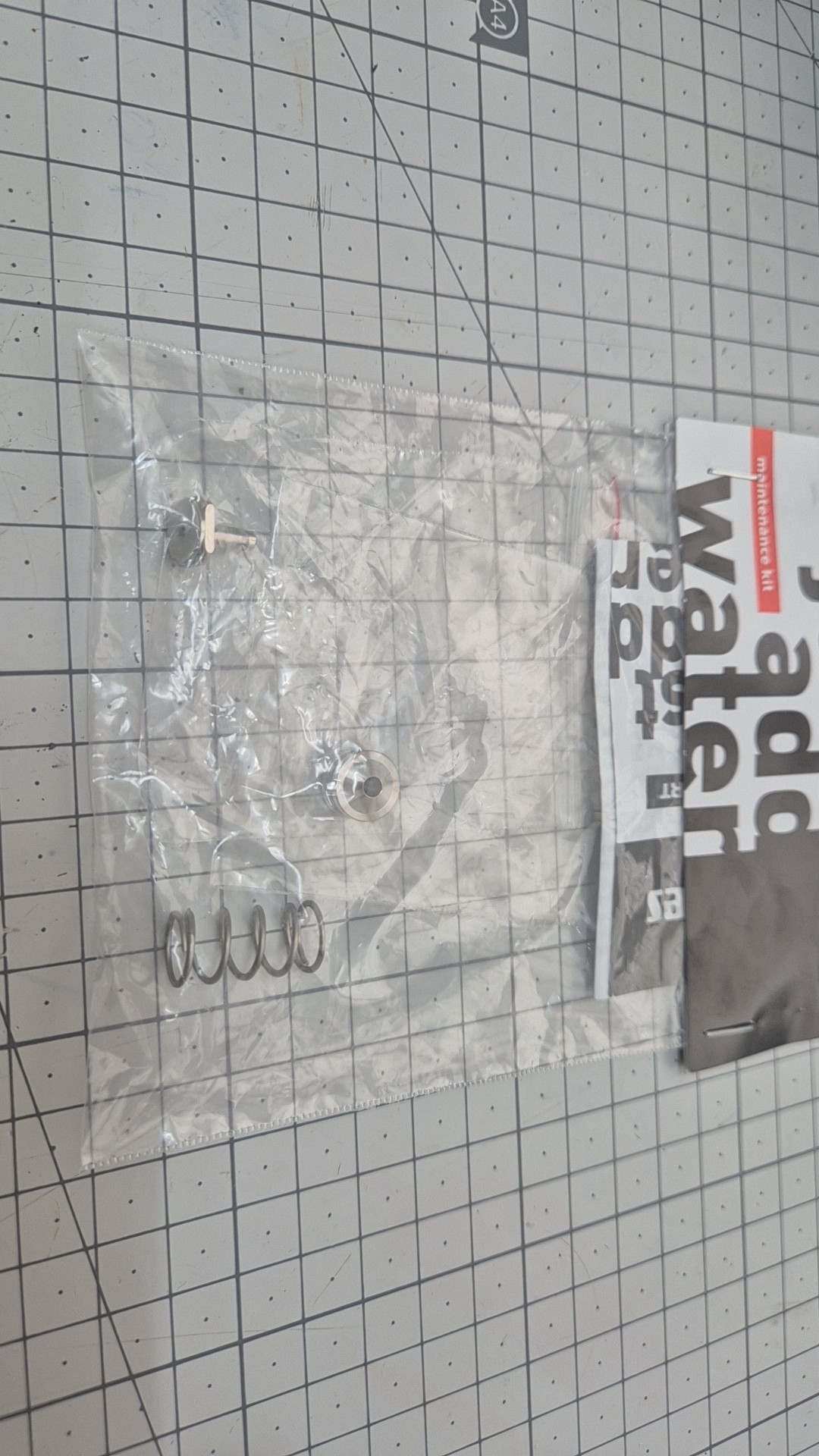

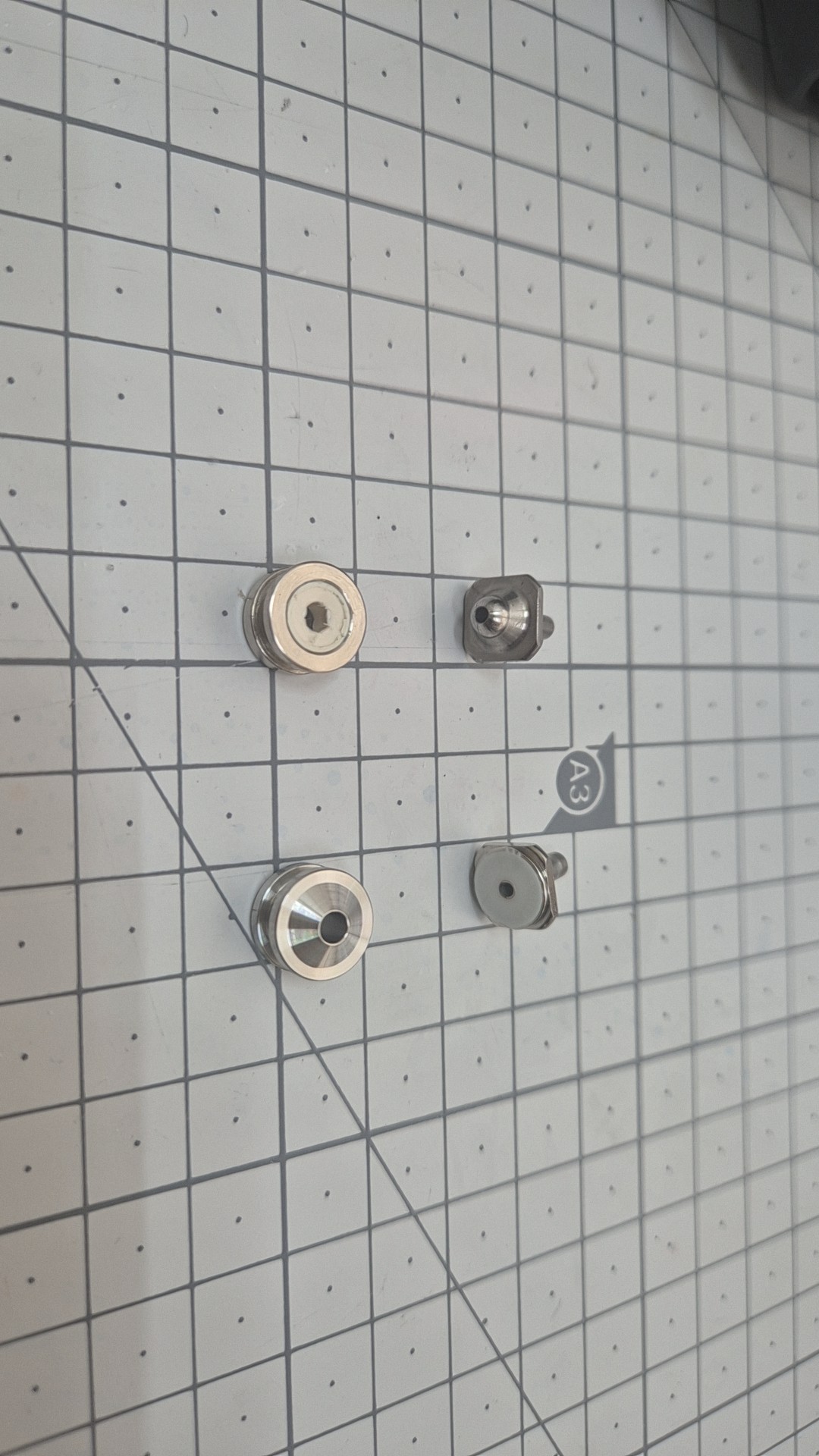

시트 및 오리피스. 신형으로 업그레이드 진행 본 제품은 1998년경 제작된 장비로서 예전 방식의 시트와 오리피스를 사용하고 있었습니다. 지금까지 잘 사용했지만 이번에 오버홀을 진행하면서 업그레이드를 진행하였습니다.
