[아펙스] 레귤레이터 (호흡기) 오버홀 리포트 - XTX 50

스쿠버 다이빙 장비는 안전과 직결되며 그렇기에, 호흡기의 주기적인 관리와 점검은 필수적이다. 또한, 호흡기의 경우 시간이 지나면서 오염 / 윤활유의 경화 등, 부품의 고착이 심해지면서 기계적 오작동이 증가하며 파손의 위험성이 커집니다. 평상시에는 느끼지 못하지만 오버홀시 발견되며 이는 더욱 큰 금전적 손해로도 이어집니다. 그렇기에 레귤레이터의 정기적인 오버홀은 안전상 이유뿐만 아니라 함께 경제적인 이유로도 중요합니다.

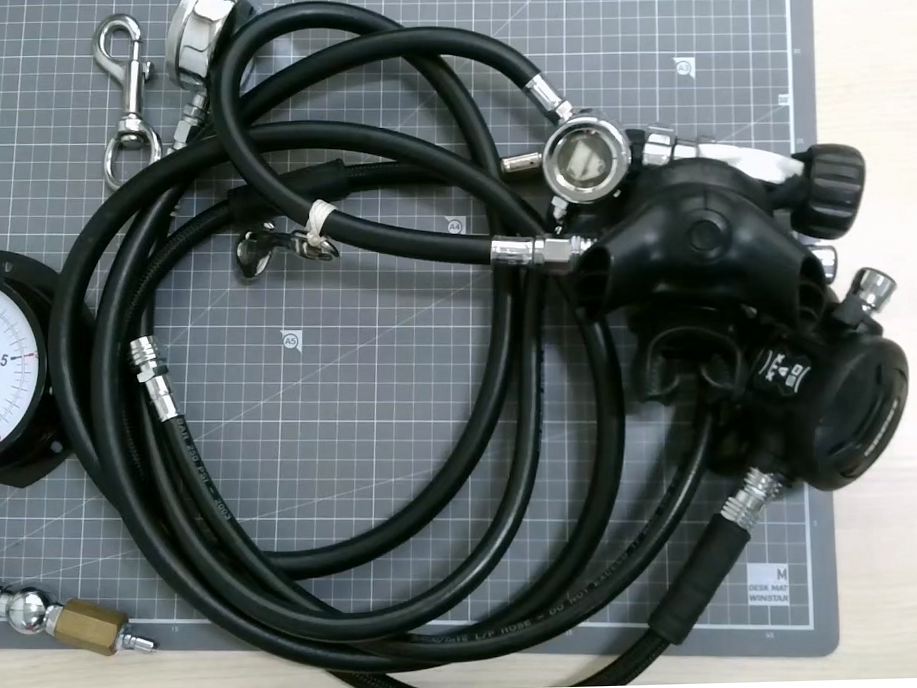

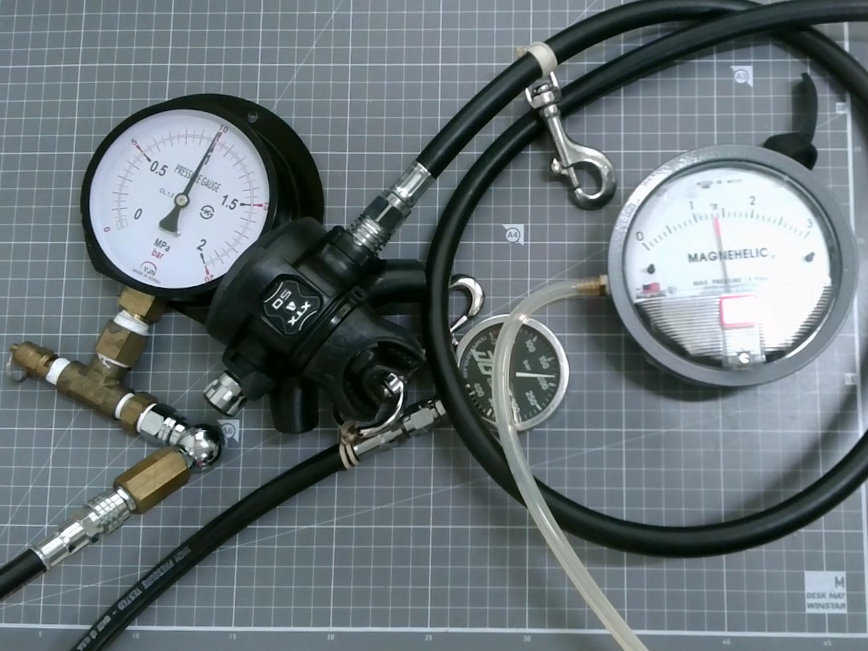

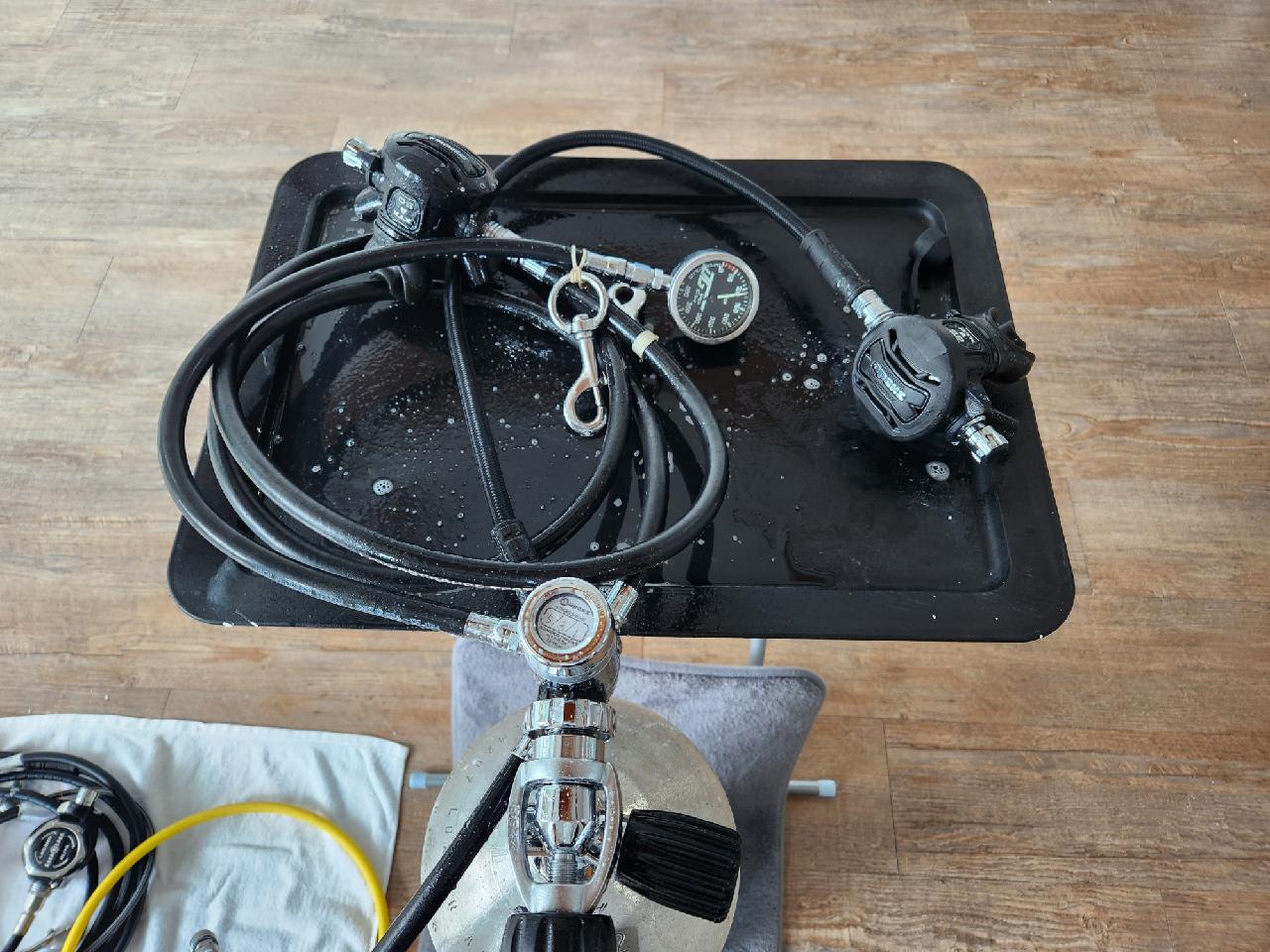

🔷 사전점검 (외형/중간압/파열압)

🔸중간압 ➜ 10.5 bar 🔸2단계 ➜ 1.5 inch 🔸옥 토 ➜ 1.5 inch 💡 파열압 : 파열압 게이지를 사용하여 파열압 체크

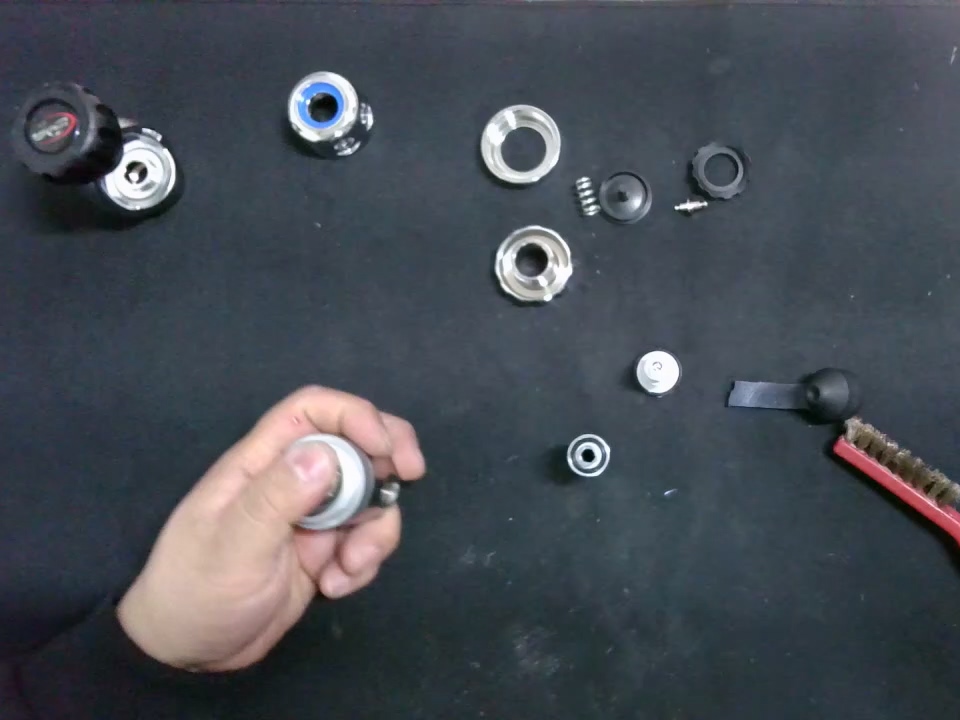

🔷 분해 (Disassembly)

🔸호흡기를 파트별로 분해하여 다른 파트와 섞이지 않게 진행하며, 분해 과정에서 이상이 있는 부분을 체크합니다.

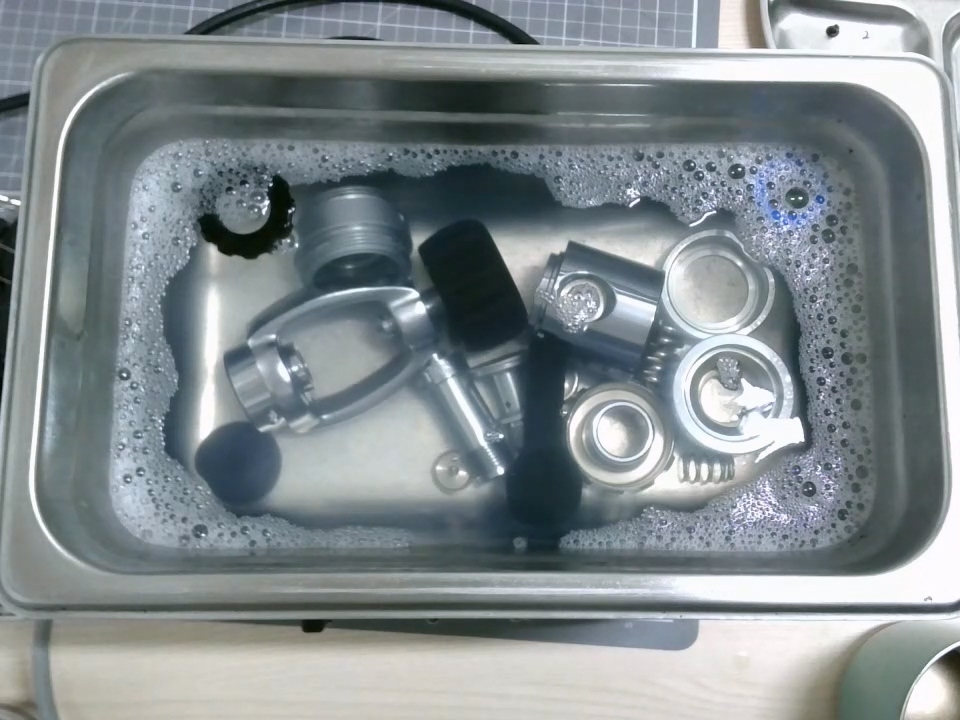

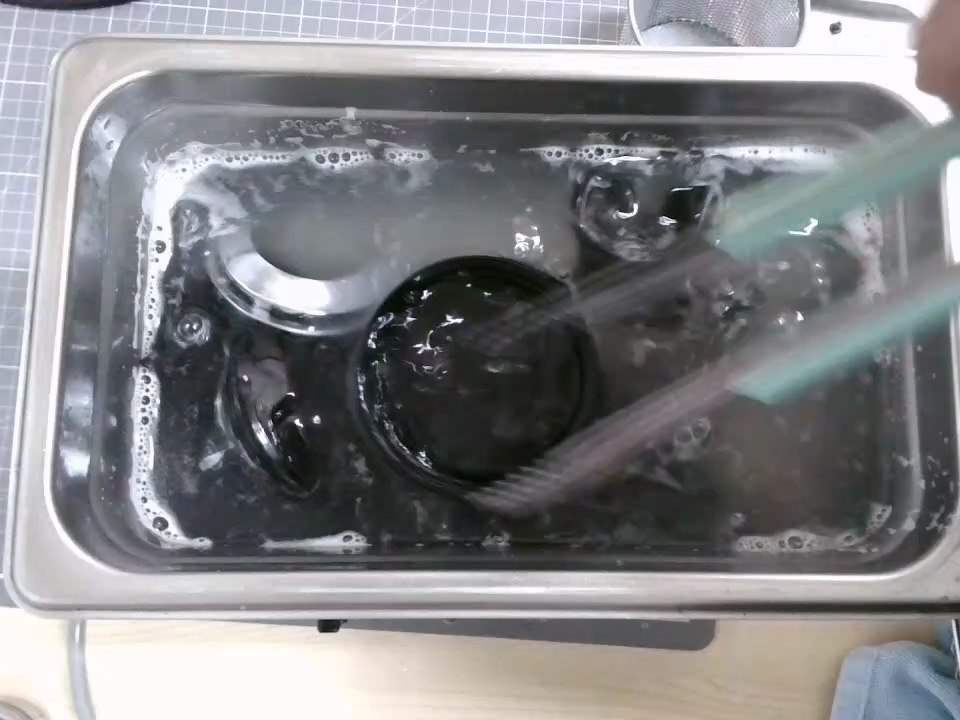

🔷 초음파 세척

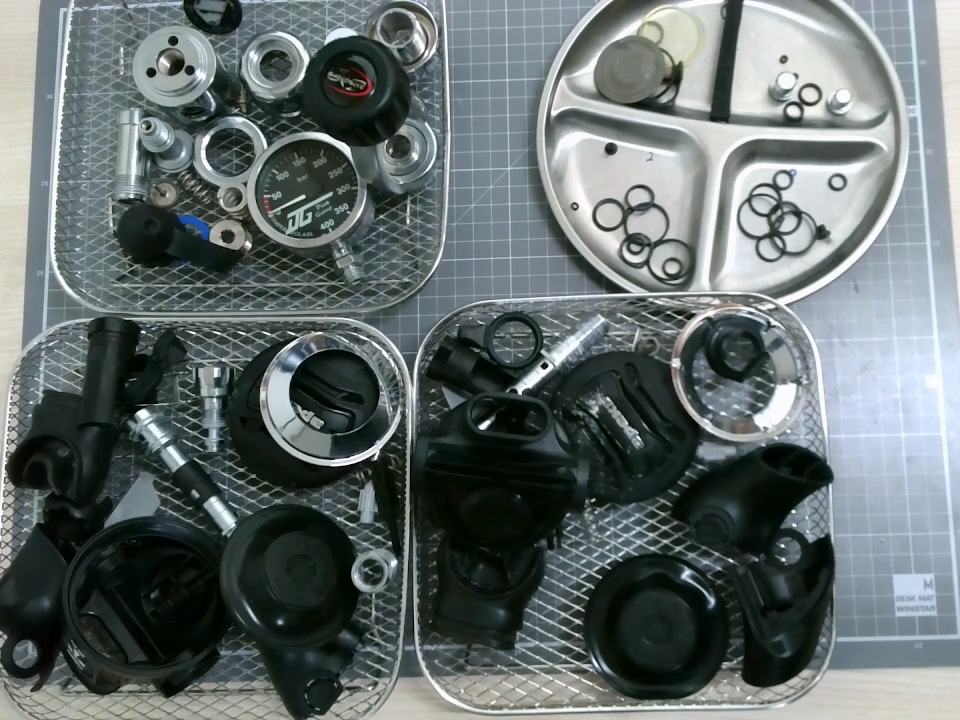

🔸1단계, 2단계, 호스 등 모든 부품을 초음파로 세척하며 헹굼과 건조 과정을 거칩니다.

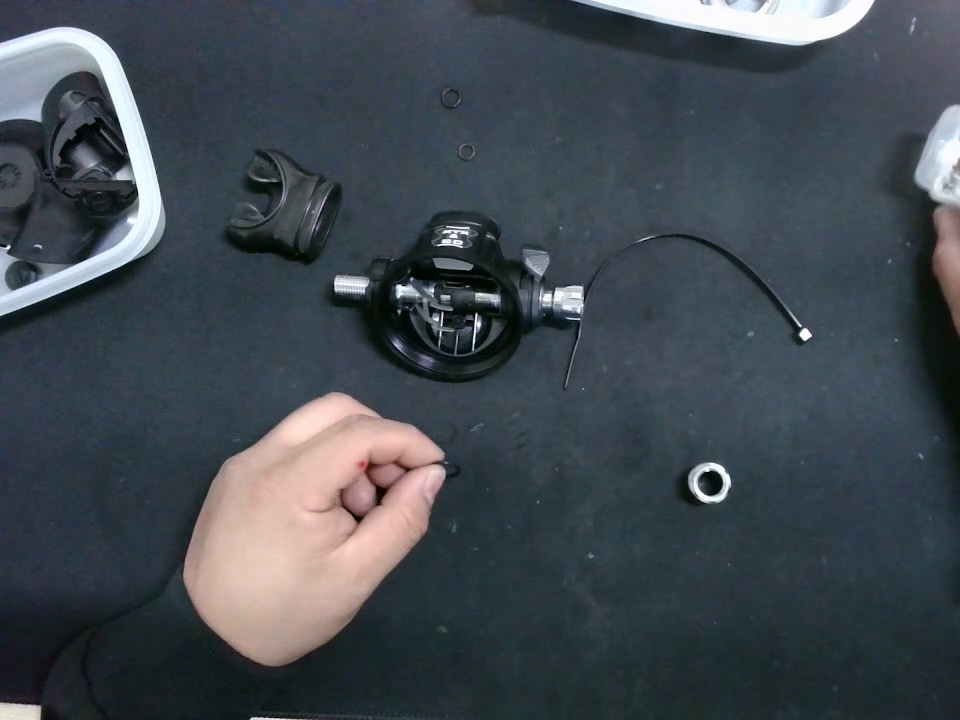

🔷 조립 (Assembly)

🔸파트별로 부품이 섞이지 않도록 세심하게 조립을 진행합니다. 🔸호흡기 전용 그리스를 작은 부품 하나하나에 잘 도포하며 밀봉이 잘 이루어지도록 합니다. 🔸토크렌치(호흡기 조립 전용장비)를 사용하여 적정 토크로 조립을 진행합니다 ➜ 아펙스 호흡기 몸체는(1단계) 구리 합금으로 되어 있어서 너무 강한 힘으로 조립할 경우 파손의 위험이 있습니다.

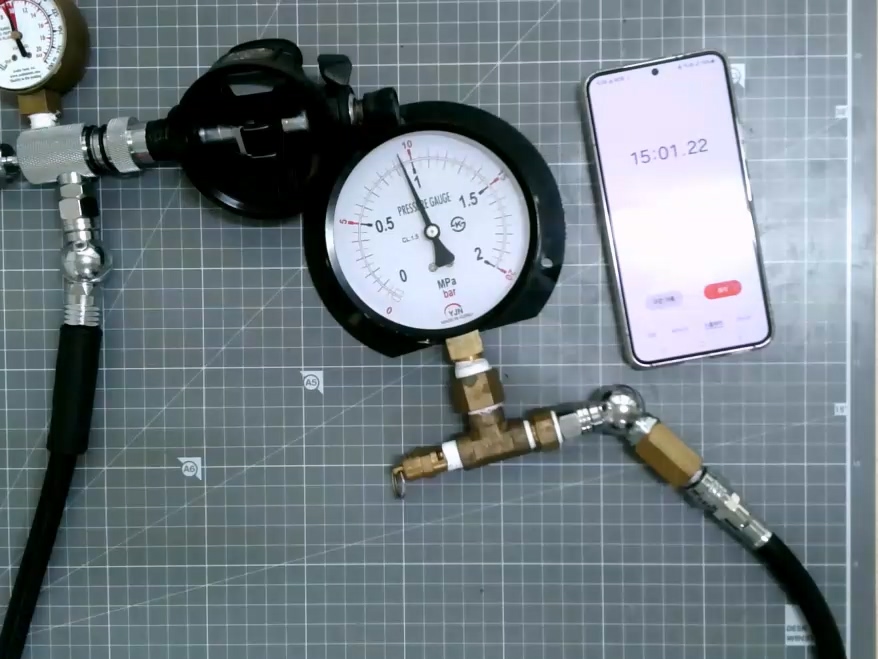

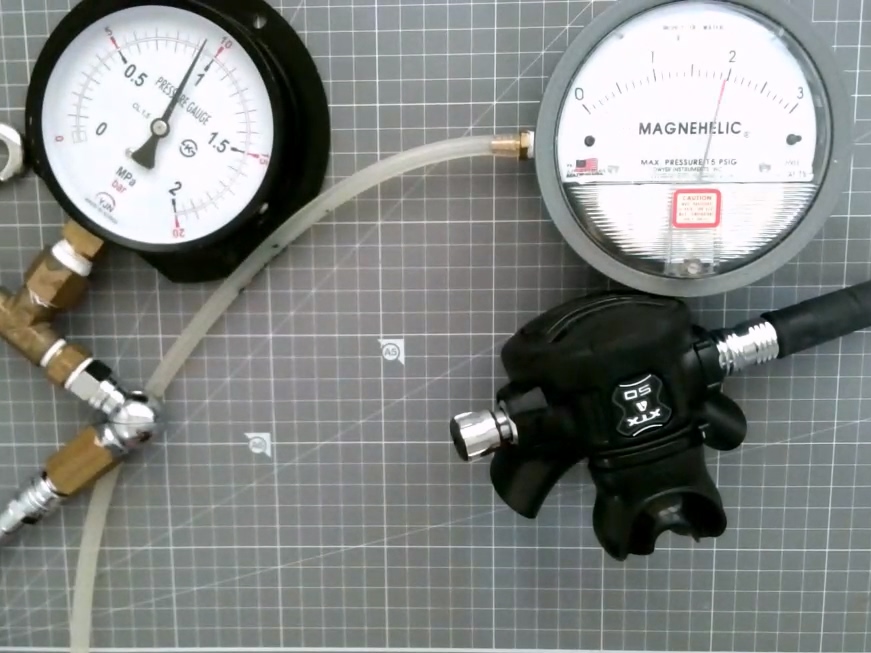

🔷 중간압, 파열압 조절

🔸부분조립 상태에서, 중간압과 파열압을 세밀하게 맞춥니다. 🔸중간압 : 9.5bar 15분 이상 공기누출 등 문제가 없는지 확인 🔸파열압 : 호흡기 적정 파열압 조정

🔷 최종조립 및 점검

🔸 중간압, 파열압을 맞춘 후 전체조립을 합니다. 🔸밀봉이 잘 되었지 있는지 비누거품을 이용하여 2차 점검합니다.

🟩 오버홀 리뷰

◼ 중간압 ➜ 9.5bar 세팅 후 10분간 확인 (정상범위 9~10bar) ◼ 파열압 ➜ 2단계 : 1.4 / 옥토퍼스 : 1.8 세팅 ◼ 토크압력 ➜ 각 파트부위는 토크렌치를 이용하여 적정토크로 조립합니다. ◼ 코멘트 ➜ 오버홀 주기가 많이 경과하여 부품 등이 경화, 고착되었습니다. 정기적인 오버홀 관리가 필요할 것 같습니다.
